東莞數控加工廠 任何數控機床最基本的功能是具有自動、精確、一致的運動控制。大多數普通機床完全運用機械裝置實現其所需的運動,而數控機床是以一種全新的方式控制機床的運動。各種數控設備有兩個或多個運動方向,稱為軸。這些軸沿著其長度方向精確、自動定位。最常用的兩類軸是直線軸(沿直線軌跡)和旋轉軸(沿圓形軌跡)。
東莞數控加工廠 普通機床需通過旋轉搖柄和手輪產生運動,而數控機床通過編程指令產生運動。通常,幾乎所有的數控機床的運動類型(快速定位、直線插補和圓弧插補)、移動軸、移動距離以及移動速度(進給速度)都是可編程的。

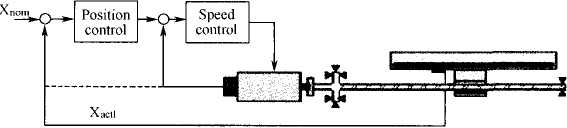

東莞數控加工廠 數控系統中的CNC指令命令驅動電機旋轉某一精確的轉數,驅動電機的旋轉隨即使滾珠絲杠旋轉,滾珠絲杠將旋轉運動轉換成直線軸(滑臺)運動。滑臺上的反饋裝置(直線光柵尺)使數控系統確認指令轉數已完成,參見如圖。
普通的臺虎鉗上有著同樣的基本直線運動,盡管這是相當原始的類比。旋轉虎鉗搖柄就是旋轉絲杠,絲杠帶動虎鉗鉗口移動。與臺虎鉗相比,數控機床的直線軸是非常精確的,軸的驅動電機的轉數精確控制直線軸的移動距離。
